Palowanie CFA - fundamenty na palach

Wykonanie pali CFA polega na wkręceniu w grunt świdra ciągłego na głębokość odpowiadającą długości pala. Podczas wiercenia urobek jest częściowo rozpychany a nadmiar wydostaje się na powierzchnię platformy roboczej na skutek zwiększania objętości. Po zawierceniu na projektowaną głębokość następuje rozpoczęcie tłoczenia betonu poprzez otwór znajdujący się wewnątrz świdra wiercącego. Po osiągnięciu wymaganego ciśnienia podawania mieszanki betonowej operator sukcesywnie podnosi świder utrzymując wymagane ciśnienie mieszanki betonowej. Następnie w mieszance betonowej jest umieszczane zbrojenie którego montaż może się odbywać poprzez docisk lub wwibrowywanie.

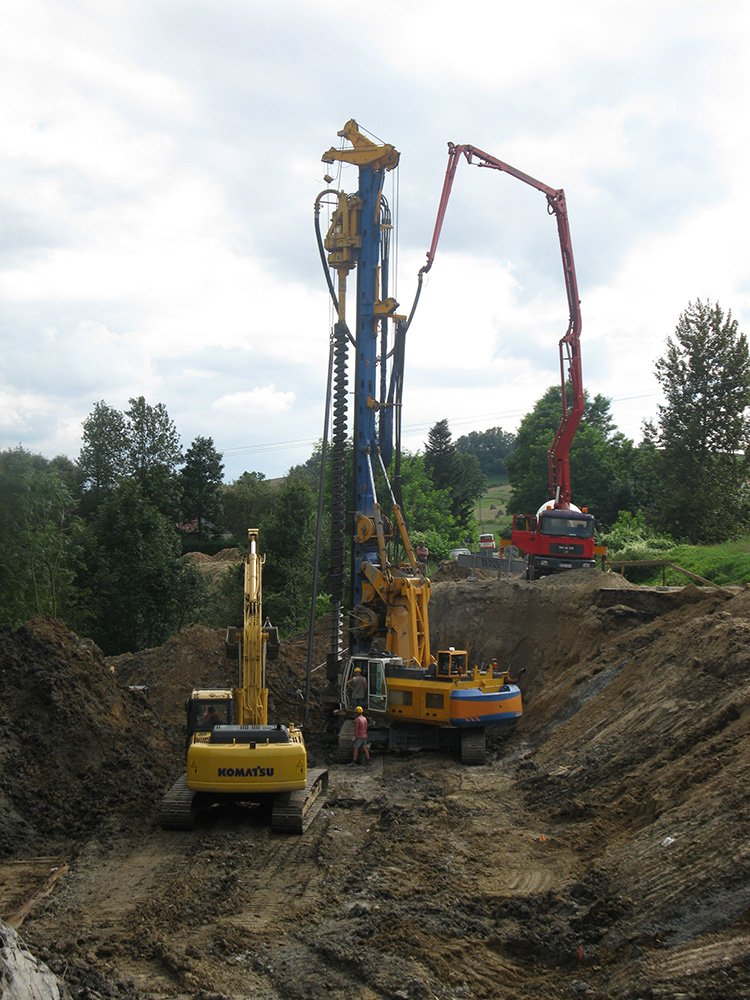

Do wykonania pali CFA stosujemy typowe palownice wyposażone w głowicę obrotową, świdry oraz inne oprzyrządowanie niezbędne do realizacji pali. Część palownic naszej firmy wyposażona jest w nowoczesny system pomiarowy pozwalający na ciągłą rejestrację następujących parametrów w czasie robót: głębokość wiercenia, siła nacisku głowicy, moment obrotowy głowicy, prędkość obrotowa głowicy, prędkości pogrążania i wyciągania świdra, ciśnienie betonu, objętość pompowanego betonu, pochylenie masztu. Wszystkie parametry rejestrowane są automatycznie na nośniku elektronicznym.

Fazy wykonywania pali CFA:

• ustawienie świdra,
• zagłębianie świdra poprzez posuw pionowy i ruch obrotowy,
• osiągnięcie wymaganej głębokości,
• podciąganie świdra z jednoczesnym tłoczeniem mieszanki betonowej pod odpowiednim ciśnieniem przez rurę rdzeniową,
• zakończenie betonowania pala,
• umieszczenie zbrojenia za pomocą wciągarki umieszczonej na palownicy lub maszyny pomocniczej,

Do najważniejszych zalet palowania CFA należą:

• szybkość wykonania,
• uniwersalna, powszechna technologia,
• niskie koszty względem innych technologii palowania,
• brak wibracji i wstrząsów,
• niewielki hałas,
• szeroki asortyment świdrów, liderów i osprzętu do palownic,

Rodzaje pali CFA:

• pale CFA stojące - pale przenoszące obciążenia na grunt nośny znajdujący się pod podstawą pala,
• pale CFA zawieszone - pale przenoszące obciążenia na grunt nośny za pomocą powierzchni bocznej,
• pale CFA normalne - pale przenoszące obciążenia na grunt nośny zarówno przez pobocznicę jak i podstawę pala,

Zastosowanie pali CFA:

• posadowienie pośrednie konstrukcji - przenoszenie obciążeń z ław/stóp fundamentowych (oczepów) na warstwy nośne gruntu
• wzmocnienie podłoża- poprzez stworzenie kompozytu palowo gruntowego o podwyższonych parametrach ograniczających osiadania i zwiększonej nośności,
• zabezpieczenie osuwisk,
• wykonanie palisad szczelnych, zachodzących lub ażurowych,
• stabilizacja skarp i nasypów,

Nośność pali CFA:

Nośność pala CFA zależy od wielu czynników, m.in.:

• średnica i długość pala,
• warunki gruntowe,
• głębokość posadowienia,
• rodzaj zbrojenia, klasa betonu,

Fundamenty palowe

Fundamenty palowe to rodzaj fundamentów, które wykorzystują pale do przeniesienia obciążeń konstrukcji na głębsze warstwy gruntu o większej nośności. Rozwiązanie to stosowane jest w przypadku:

• słabych gruntów, które nie są wystarczająco nośne, aby samodzielnie przenieść obciążenia z konstrukcji,
• ograniczonej przestrzeni uniemożliwiającej wykonanie odpowiedniej wielkości fundamentów bezpośrednich,
• nierównomiernego osiadania spowodowanego zmiennością obciążeń w zakresie pojedynczej konstrukcji bądź różnorodnością gruntów w obrębie pojedynczych segmentów konstrukcji,

Rodzaje fundamentów palowych:

• fundamenty palowe prefabrykowane poza placem budowy, a następnie wbijane lub wkręcane w grunt,
• fundamenty palowe wykonywane na miejscu budowy w gruncie za pomocą specjalistycznych maszyn,

Palowanie pod fundamenty to proces wykonywania pali w gruncie. Istnieje kilka metod palowania, m.in.:

• palowanie in situ - pale są wykonywane bezpośrednio na miejscu (pale CFA, pale przemieszczeniowe itp,)
• palowanie udarowe - pale są wbijane w grunt za pomocą młotów,
• palowanie wibracyjne - pale są wbijane w grunt za pomocą wibratorów,
• palowanie statyczne - pale są wciskane w grunt za pomocą prasy,

Zalety palowania fundamentów:

• wysoka nośność,
• duża stabilność,
• możliwość posadowienia na różnych gruntach,
• oszczędność w wymiarach fundamentów,
• uniknięcie ewentualnej wymiany gruntów,
• fundamenty palowe ograniczają osiadanie budynku,

Jeśli planujesz budowę na słabym gruncie lub chcesz zapewnić maksymalną stabilność konstrukcji, rozważ zastosowanie fundamentów palowych.

Zapraszamy do kontaktu w celu uzyskania szczegółowej wyceny palowania CFA dla Twojej inwestycji.
